01 — Essential Specifications
Choisir avec confiance
Spécifications essentielles
Les données les plus importantes pour choisir le bon produit dans cette famille.
02 -- Materials, Applications & Machines
Compatibilité de travail
Matériaux, applications et machines
Vérifiez rapidement ce que l’outil peut usiner, le travail auquel il est destiné et l’équipement recommandé.
Matériaux compatibles
Matériaux de pièce recommandés
- fonte
- acier allié
- Acier
Applications recommandées
Travaux et opérations typiques
- Basse acier au carbone acier allié Fixes de gouttes en acier Gris fonte
- filetage
- usinage de trous
Machines compatibles
Équipement et méthodes d’utilisation
- Perceuse portable
- perceuse à colonne
- Manuel
- Machine à taper
03 -- Complete Technical Specifications
Données techniques
Spécifications techniques complètes
Ouvrez uniquement les groupes dont vous avez besoin pour valider la construction, les dimensions et les paramètres de travail.
Construction et identification
Type d’outilForets
Sous-typeLongueur de bande forets
Style précisHSS
Série du fabricant704
Famille de séries704
Système de mesureImpérial
Matériau de l’outilacier rapide
Numéro de pièce fabricant704 ½
Dimensions et ajustement
Dimension12,7 mm
Diamètre de coupe1/2
Longueur de coupe4-3/4
Longueur totale7-3/4
Quantité par emballage1
Géométrie de coupe
Géométrie de pointe118 Degré Point
Angle de pointe118.0°
04 -- Why Choose this series
Avantage de la série
Pourquoi choisir la série 704
704
Le design de bandeur-longueur offre une portée étendue avec un queue droite correspondant au diamètre de la perceuse
Caractéristiques qui soutiennent cet avantage
- La conception conique offre une portée étendue avec une tige droite correspondant au diamètre du foret
- acier rapide
- 118 Degré Point
05 -- Compatibility & What's Included
Compatibilité et contenu
Confirmez l’ajustement avant de commander
Les systèmes, modèles et composants ci-dessous sont tirés des données normalisées du produit.
Ce qui est inclus
Composants fournis avec le produit
- Perceuse de longueur simple 1/2"
- queue droite
- 118° point
- surface traitée HSS
- fabriqué aux États-Unis
06 -- Use Notes & Technical Description
Avant l’utilisation
Notes d’utilisation et description
Consignes importantes pour l’ajustement, l’utilisation et l’entretien avant de mettre l’outil en service.
Voir la description technique complète

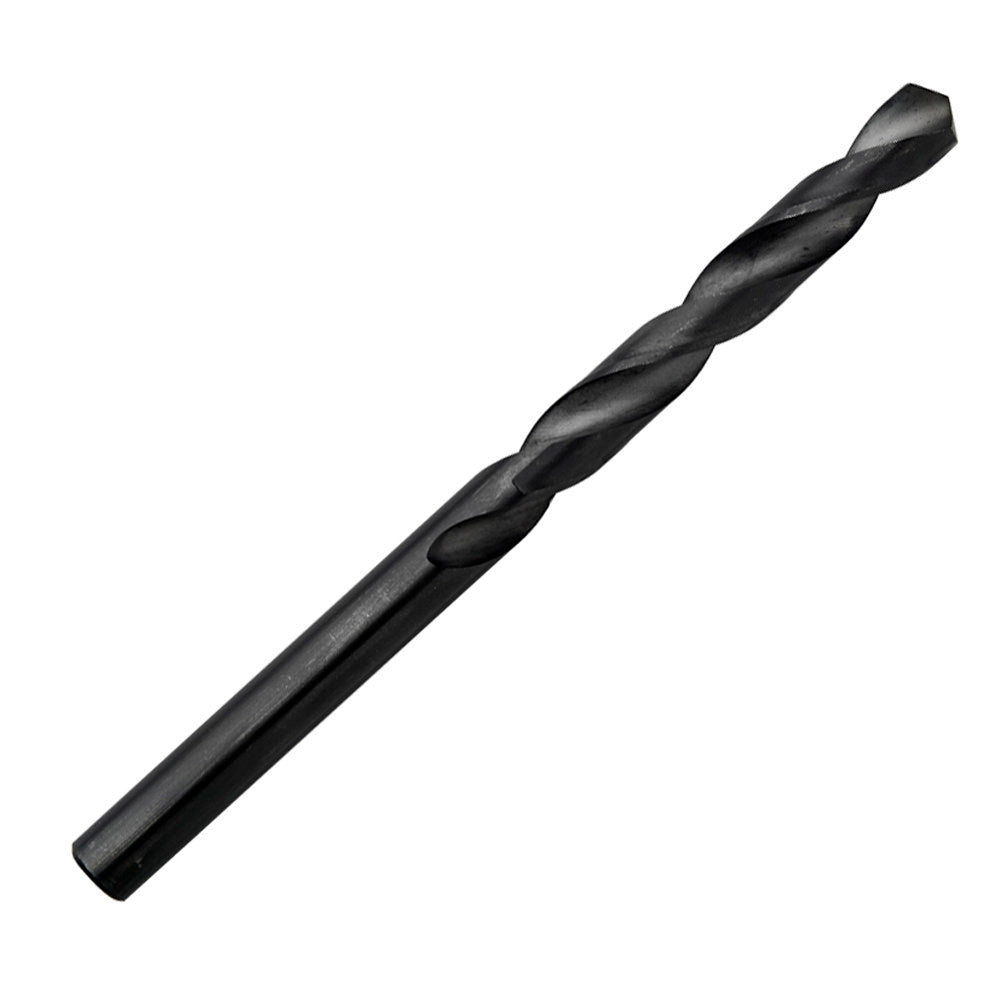

Foret à queue droite Champion 704-1/2 de 1/2" à longueur conique, HSS 118°
Le 704-1/2 est un foret à longueur conique en acier rapide Champion 704 à traitement de surface, de service moyen, de 1/2" (équivalent décimal de 0,5 pouce). Sa conception à longueur conique étendue offre une plus grande portée qu'un foret à queue cylindrique standard tout en conservant le même diamètre nominal de queue que le foret.
Avantages clés
- La conception à longueur conique offre approximativement la même longueur de cannelure totale que les forets à queue conique et une plus grande portée que les forets à queue cylindrique standard.
- La queue droite a le même diamètre nominal que le foret pour les mandrins et les outils d'usinage compatibles.
- La pointe à 118° assure des démarrages contrôlés et un perçage fiable.
- L'HSS traité en surface améliore la résistance à la chaleur pour un perçage plus long et plus fluide.
Applications
- Applications sur tours et machines automatiques
- Aciers à faible teneur en carbone et aciers alliés
- Pièces forgées en acier et fonte grise
- Perçage à longue portée lorsque un foret à queue cylindrique standard est trop court
Spécifications techniques
| Référence du fabricant | 704-1/2 |
|---|---|
| Série | Forets à longueur conique Champion 704 |
| Type de foret | Foret à longueur conique |
| Diamètre | 1/2" |
| Équivalent décimal | 0,5 po |
| Matériau | Acier rapide traité en surface |
| Traitement de surface | Traité en surface |
| Style de pointe | Pointe à 118° |
| Type de queue | Queue droite, même diamètre nominal que le foret |
| Longueur de cannelure | 4-3/4 pouces |
| Longueur totale | 7-3/4 pouces |
| Niveau de performance | Service moyen |
| Application de perçage | Alliages d'acier à faible-moyenne teneur |
| Style d'emballage | Standard |
| Quantité par emballage | 3 |
| Pays d'origine | Fabriqué aux États-Unis |
Mode d'emploi
Utilisez le 704-1/2 dans un tour, une machine automatique ou une perceuse à colonne compatible avec la vitesse, l'avance et le maintien de pièce corrects pour le matériau. Appliquez un liquide de coupe approprié si nécessaire, nettoyez régulièrement les copeaux et évitez de forcer l'outil.
Les outils de coupe peuvent s'écailler ou se briser en cas de mauvaise utilisation ou de surcharge. Portez une protection oculaire et suivez les instructions d'utilisation du fabricant du foret et de la machine.
