01 — Essential Specifications
Choisir avec confiance
Spécifications essentielles
Les données les plus importantes pour choisir le bon produit dans cette famille.
02 -- Materials, Applications & Machines
Compatibilité de travail
Matériaux, applications et machines
Vérifiez rapidement ce que l’outil peut usiner, le travail auquel il est destiné et l’équipement recommandé.
Matériaux compatibles
Matériaux de pièce recommandés
- acier inoxydable
- Alliages dures
- Acier
Applications recommandées
Travaux et opérations typiques
- Acier acier inoxydable Des alliages dures à travers le sol
- filetage
Machines compatibles
Équipement et méthodes d’utilisation
- Manuel
- Machine à taper
03 -- Complete Technical Specifications
Données techniques
Spécifications techniques complètes
Ouvrez uniquement les groupes dont vous avez besoin pour valider la construction, les dimensions et les paramètres de travail.
Construction et identification
Type d’outilTarauds
Sous-typeTarauds à pointe hélicoïdale
Style précisHSS
Série du fabricantXL22-IPAC
Famille de sériesXL22
Système de mesureImpérial
Matériau de l’outilAcier à grande vitesse
Revêtement / finitionIPAC
Numéro de pièce fabricant06612
Dimensions et ajustement
Dimension7/16-20 UNF
Désignation foret / fil / lettreF
Diamètre de coupe16-20 juillet
Longueur de coupe1-7/16
Longueur totale3-5/32
Quantité par emballage1
Géométrie de coupe
Géométrie des goujuresPointe hélicoïdale
Nombre de goujures3
Filetage
Dimension du filetage227/16-20
Norme / forme du filetageUNF
Filets par pouce20.0 TPI
Classe du filetageH3
04 -- Why Choose this series
Avantage de la série
Pourquoi choisir la série XL22-IPAC
XL22-IPAC
HSS traité en surface avec une géométrie de pointe spirale à 3flutes qui pousse les puces vers l'avant pour l'application usage intensif
Caractéristiques qui soutiennent cet avantage
- Taraud HSS traité en surface à géométrie de pointe en spirale à 3 goujures qui pousse les copeaux vers l'avant pour un taraudage débouchant intensif
- Acier à grande vitesse
- IPAC
- Pointe hélicoïdale
05 -- Compatibility & What's Included
Compatibilité et contenu
Confirmez l’ajustement avant de commander
Les systèmes, modèles et composants ci-dessous sont tirés des données normalisées du produit.
Ce qui est inclus
Composants fournis avec le produit
- 1 prise de pistolet à pointe spirale XL22 iPAC
- 3 flûtes
- conception spéciale encolure
06 -- Use Notes & Technical Description
Avant l’utilisation
Notes d’utilisation et description
Consignes importantes pour l’ajustement, l’utilisation et l’entretien avant de mettre l’outil en service.
Voir la description technique complète

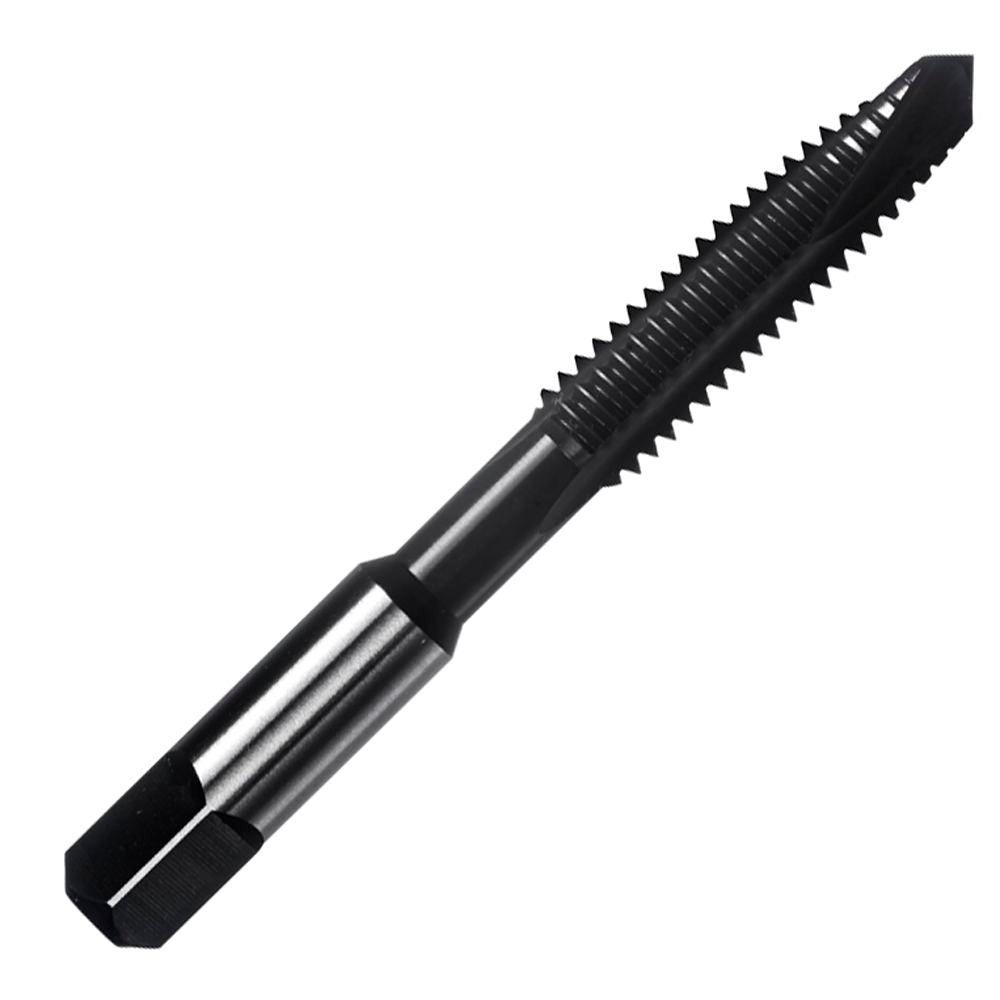

Taraud à canon à pointe spirale HSS à 3 cannelures Champion XL22 7/16-20
Le 06612 est un taraud à pointe spirale à 3 cannelures Champion Brute 7/16-20, communément appelé taraud à canon, pour le taraudage machine intensif. Il utilise de l'acier rapide (HSS) traité en surface et est conçu pour pousser les copeaux en avant du taraud dans les applications de trous débouchants. Vendu à l'unité (un taraud).
Avantages clés
- HSS traité en surface avec une géométrie à pointe spirale à 3 cannelures qui pousse les copeaux en avant pour un taraudage intensif des trous débouchants
- L'action de coupe à pointe spirale cisailles et éjecte les copeaux en avant du taraud pour réduire l'accumulation de copeaux dans les trous débouchants.
- La conception spéciale à collet permet un taraudage plus profond et sans problème, ainsi qu'un flux de liquide de refroidissement vers les arêtes de coupe.
- La construction à 3 cannelures équilibre la force de coupe, le couple et la qualité du filetage.
- Pour une utilisation dans les machines CNC, le taraudeur Champion XLT et les clés de taraudage manuelles compatibles.
- Outillage Champion fabriqué aux États-Unis pour l'acier, l'acier inoxydable et d'autres alliages résistants.
Applications
- Taraudage de trous débouchants dans l'acier
- Acier inoxydable et alliages résistants
- Taraudage CNC et de production
- Atelier d'usinage, fabrication et travaux d'entretien
Spécifications techniques
| Numéro de pièce du fabricant | 06612 |
|---|---|
| Type de produit | Tarauds à canon à pointe spirale HSS Champion |
| Taille du filetage | 7/16-20 |
| Style de taraud | Pointe spirale / taraud à canon |
| Cannelures | 3 |
| Matériau de l'outil | Acier rapide (HSS) traité en surface |
| Application principale | Taraudage de trous débouchants |
| Quantité par emballage | 1 taraud |
| Pays d'origine | Fabriqué aux États-Unis |
Mode d'emploi
Utilisez le foret approprié pour le filetage 7/16-20, fixez la pièce à travailler et maintenez le taraud aligné avec le trou. Appliquez un fluide de coupe approprié, utilisez la vitesse et l'avance de taraudage correctes, et laissez la pointe spirale éjecter les copeaux à travers le trou. Portez des lunettes de protection et un équipement de protection individuelle approprié.
Les tarauds à pointe spirale sont destinés principalement aux trous débouchants. Les outils de coupe peuvent se briser s'ils sont mal utilisés. Suivez les instructions d'utilisation du fabricant de la machine et du taraud. L'avertissement de la Proposition 65 de Californie peut s'appliquer.
