01 — Essential Specifications
Choisir avec confiance
Spécifications essentielles
Les données les plus importantes pour choisir le bon produit dans cette famille.
02 -- Materials, Applications & Machines
Compatibilité de travail
Matériaux, applications et machines
Vérifiez rapidement ce que l’outil peut usiner, le travail auquel il est destiné et l’équipement recommandé.
Matériaux compatibles
Matériaux de pièce recommandés
- acier inoxydable
- Alliages dures
- Acier
Applications recommandées
Travaux et opérations typiques
- Acier acier inoxydable Des alliages dures à travers le sol
- filetage
Machines compatibles
Équipement et méthodes d’utilisation
- Manuel
- Machine à taper
03 -- Complete Technical Specifications
Données techniques
Spécifications techniques complètes
Ouvrez uniquement les groupes dont vous avez besoin pour valider la construction, les dimensions et les paramètres de travail.
Construction et identification
Type d’outilensembles de tarauds
Sous-typeTarauds à pointe hélicoïdale
Style précisHSS recouvert de TiN
Série du fabricant321T
Famille de séries321T
Système de mesureImpérial
Matériau de l’outiltitane Nitride
Revêtement / finitionNorme
Numéro de pièce fabricant321T-3/8-16
Dimensions et ajustement
Dimension3/8-16 UNC
Désignation foret / fil / lettreC
Diamètre de coupe3/8-16
Longueur de coupe1-1/8
Longueur totale2-15/16
Quantité par emballage12
Géométrie de coupe
Géométrie des goujuresPointe hélicoïdale
Nombre de goujures3
Filetage
Dimension du filetage3/8-16
Norme / forme du filetageUNC
Filets par pouce16.0 TPI
Classe du filetageH3
04 -- Why Choose this series
Avantage de la série
Pourquoi choisir la série 321T
321T
Géométrie des points spirales HSS revêtus de TiN pour la résistance à la chaleur et le taraudage usage intensif dans des matériaux durs
Caractéristiques qui soutiennent cet avantage
- Géométrie à pointe spirale en HSS avec revêtement en nitrure de titane pour une résistance à la chaleur et un taraudage traversant intensif dans les matériaux difficiles
- titane Nitride
- Norme
- Pointe hélicoïdale
05 -- Compatibility & What's Included
Compatibilité et contenu
Confirmez l’ajustement avant de commander
Les systèmes, modèles et composants ci-dessous sont tirés des données normalisées du produit.
Ce qui est inclus
Composants fournis avec le produit
- 12 coups de pistolet à pointe spirale 321T
- point en spirale de style plug
- Application par trou
06 -- Use Notes & Technical Description
Avant l’utilisation
Notes d’utilisation et description
Consignes importantes pour l’ajustement, l’utilisation et l’entretien avant de mettre l’outil en service.
Voir la description technique complète

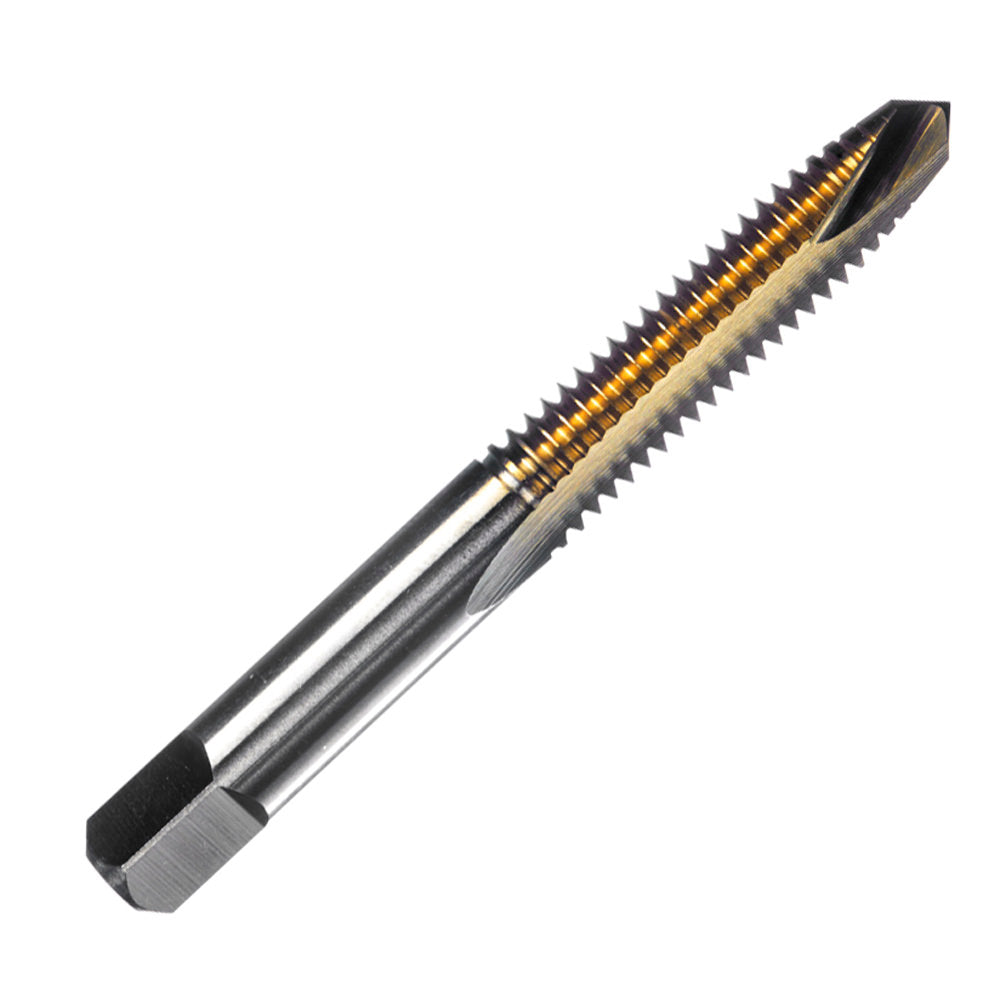

Tarauds à pointe hélicoïdale Champion 321T 3/8-16, revêtus TiN, en HSS, pack de 12
Le 321T-3/8-16 est un taraud à pointe hélicoïdale Champion 3/8-16, communément appelé taraud « gun », pour le taraudage intensif des trous débouchants. Il est fabriqué en acier rapide (HSS) revêtu de nitrure de titane (TiN) et est fourni en pack de 12 tarauds.
Avantages clés
- Géométrie à pointe hélicoïdale en HSS revêtue de TiN pour une résistance à la chaleur et un taraudage intensif des trous débouchants dans les matériaux difficiles
- L'action de la pointe hélicoïdale coupe et éjecte les copeaux en avant du taraud pour réduire l'accumulation de copeaux dans les trous débouchants.
- Conçu pour un taraudage à la machine plus rapide, plus propre et plus précis que les tarauds en carbone.
- Pour une utilisation avec la taraudeuse Champion XLT, les machines CNC et les clés à taraudage manuelles compatibles.
- Outillage Champion fabriqué aux États-Unis pour l'acier, l'acier inoxydable et d'autres alliages difficiles.
Applications
- Taraudage de trous débouchants dans l'acier
- Acier inoxydable et alliages difficiles
- Taraudage CNC et de production
- Travaux d'atelier, de fabrication et de maintenance
Spécifications techniques
| Numéro de pièce du fabricant | 321T-3/8-16 |
|---|---|
| Type de produit | Tarauds à pointe hélicoïdale Champion revêtus de TiN |
| Taille du filetage | 3/8-16 |
| Style de taraud | Pointe hélicoïdale / taraud « gun » |
| Niveau de performance | Intensif |
| Matériau de l'outil | Acier rapide (HSS) revêtu de nitrure de titane (TiN) |
| Application principale | Taraudage de trous débouchants |
| Quantité par emballage | 12 tarauds |
| Pays d'origine | Fabriqué aux États-Unis |
Comment l'utiliser
Utilisez le foret pilote correct pour le filetage 3/8-16, fixez la pièce à usiner et maintenez le taraud aligné avec le trou. Appliquez un fluide de coupe approprié, utilisez la vitesse et l'avance de taraudage correctes, et laissez la pointe hélicoïdale éjecter les copeaux à travers le trou. Portez une protection oculaire et un équipement de protection individuelle approprié.
Les tarauds à pointe hélicoïdale sont principalement destinés aux trous débouchants. Les outils de coupe peuvent se briser s'ils sont mal utilisés. Suivez les instructions d'utilisation du fabricant de la machine et du taraud. L'avertissement de la Proposition 65 de la Californie peut s'appliquer.
